Adaptateur Audio Video CHYRVD compatible avec Chrysler Dodge Jeep 08-16 - voir liste

Adaptateur Audio Video CHYRVD compatible avec Chrysler Dodge Jeep 08-16 - voir liste

Cet adaptateur achemine les sorties A/V du lecteur DVD OEM VES s'il est présent vers l'unité principale de rechange ou alimente la vidéo vers l'écran LCD RSE de divertissement de siège arrière OEM à partir de l'unité principale de rechange.

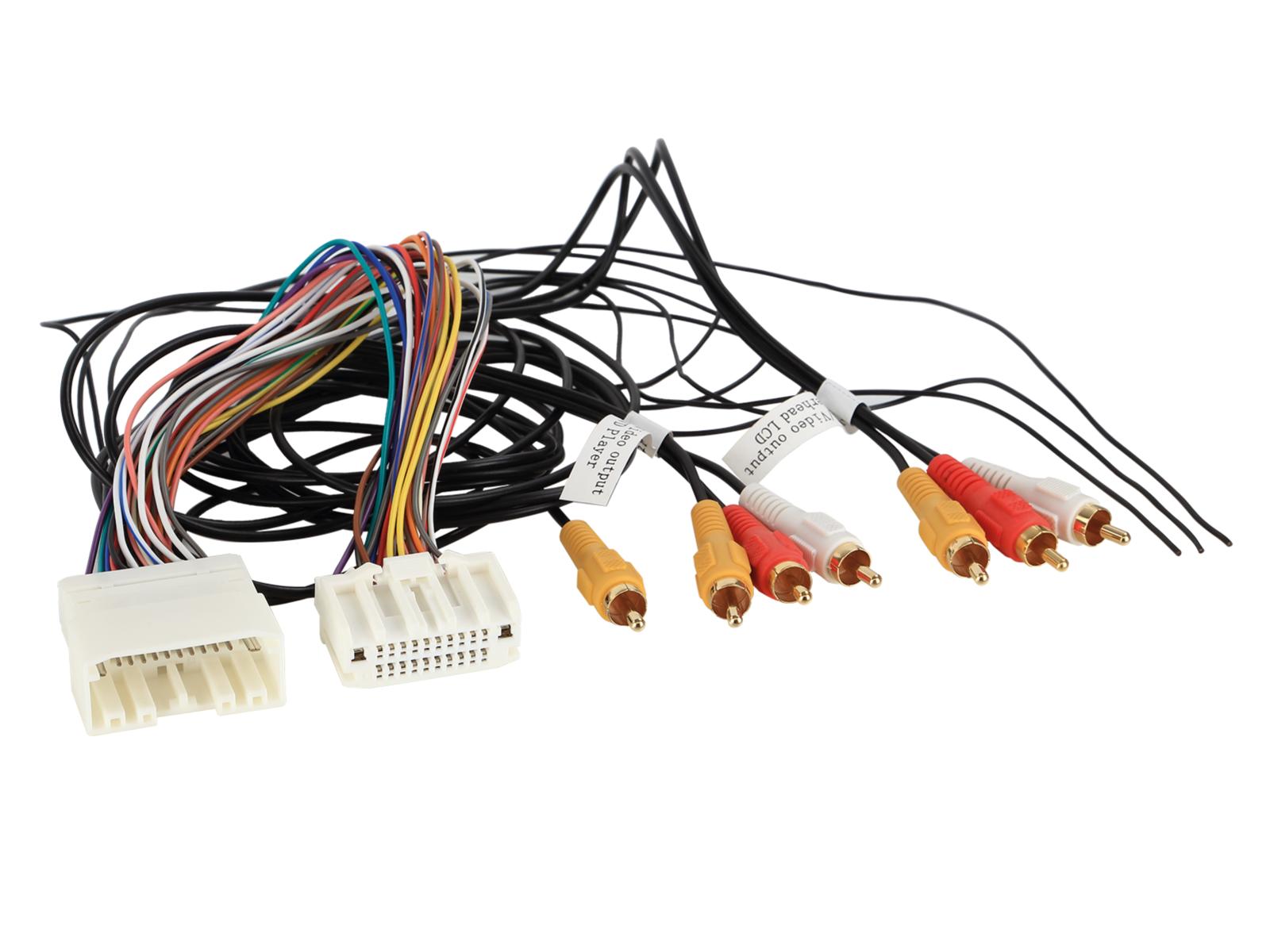

connecteur : 22 broches Chrysler T-harnais vers RCA

Cas d'utilisation :
- Fournit le signal de la caméra de recul OEM
- Fournit une sortie audio/vidéo de l'unité centrale OEM vers l'unité centrale de rechange*
- Achemine le signal audio/vidéo d'un lecteur DVD/tuner TNT/A/V de rechange vers l'écran LCD de pavillon OEM*

Véhicules avec lecteur DVD OEM VES externe ou moniteur OEM RSE (consultez le manuel)

Compatible avec
Chrysler Town and Country 2008 - 2016
Dodge Durango 2011
Dodge Grand Caravan 2012 - 2016
Dodge Journey 2009 - 2010
Dodge RAM 1500 2009 - 2011
Dodge RAM 2500 2010 - 2012
Dodge RAM 3500 2010 - 2012
Dodge RAM chassis cab 2011
Dodge RAM C/V Tradesman 2012 - 2015
Jeep Grand Cherokee 2011 - 2012

Câble de fixation de la lunette arrière et du lecteur DVD VES pour véhicules Chrysler/Dodge/Jeep

Le câble CHYRVD est un câble plug-and-play qui achemine les sorties A/V du lecteur DVD VES d'origine (le cas échéant) vers l'autoradio de rechange, OU qui transmet la vidéo à l'écran LCD du système de divertissement arrière (RSE) d'origine depuis l'autoradio de rechange.

Remarque : Ce câble est conçu pour être utilisé avec un C2R-CHY4 (version 1.1.4 ou ultérieure) afin de conserver tous les systèmes de sécurité et de confort. Le véhicule doit être équipé d'un écran LCD et d'un système infrarouge d'origine, le lecteur DVD étant intégré à l'autoradio AM/FM/CD ou constituant une unité autonome distincte.

Pour les véhicules équipés d'un lecteur DVD VES autonome (l'autoradio de rechange doit être équipé d'une entrée A/V), connectez les câbles étiquetés « Sortie audio/vidéo du lecteur DVD » à une entrée A/V (par exemple, entrée A/V 1, entrée A/V 2).

Les câbles étiquetés « Sortie audio/vidéo vers écran LCD supérieur » ne seront pas utilisés dans cette application, car le signal audio/vidéo ne peut pas être transmis de l'autoradio de rechange à l'unité de recul (le signal audio/vidéo du lecteur DVD VES d'origine sera transmis à l'unité de recul). Le fil noir unique est un blindage ; connectez-le à la masse.

Véhicules non équipés d'un lecteur DVD VES autonome (lunette arrière uniquement, l'autoradio de rechange doit être équipé d'une sortie audio/vidéo) : dans ce cas, connectez les sorties audio/vidéo aux câbles étiquetés « Entrée audio/vidéo vers écran LCD supérieur ». Le fil noir unique est un blindage ; connectez-le à la masse. Si vous souhaitez utiliser les entrées audio/vidéo du panneau arrière, vous devez déconnecter les fils d'origine, puis connecter vos propres câbles RCA à l'entrée audio/vidéo de l'autoradio de rechange.

Ajout d'écrans de rechange au système de divertissement d'origine

LE VÉHICULE DOIT ÊTRE ÉQUIPÉ D'UN LECTEUR DVD VES D'ORIGINE AUTONOME**

Le CHYRVD est un câble plug-and-play permettant de connecter des moniteurs et des casques infrarouges de rechange au système de divertissement d'origine. Le CHYRVD se connecte derrière l'autoradio d'origine.

Moniteur de rechange

Ajout de moniteurs de rechange au système de divertissement d'origine

(En cas de remplacement de l'autoradio d'origine, voir ci-dessus)

En cas d'utilisation d'un moniteur de rechange, connectez les câbles étiquetés « Sortie audio/vidéo du lecteur DVD » à l'entrée vidéo du moniteur de rechange. Si vous installez un casque infrarouge de rechange, connectez les connecteurs RCA ROUGE et BLANC à l'entrée audio du casque infrarouge de rechange. Les câbles étiquetés « Sortie audio/vidéo vers écran LCD supérieur » ne peuvent pas être utilisés dans cette application.

AVERTISSEMENT : Le fabricant et les distributeurs du CHYRVD ne peuvent en aucun cas être tenus responsables des dommages indirects subis en lien avec le CHYRVD. Le fabricant et ses distributeurs n'assument aucune obligation ni aucune responsabilité concernant le CHYRVD, autre que son remplacement, et n'autorisent aucun représentant ni aucune autre personne à le faire.

Attention : ce produit nécessite des compétences techniques de base. Aucun support d’installation ne sera fourni. En cas de doute, faites appel à un professionnel.
