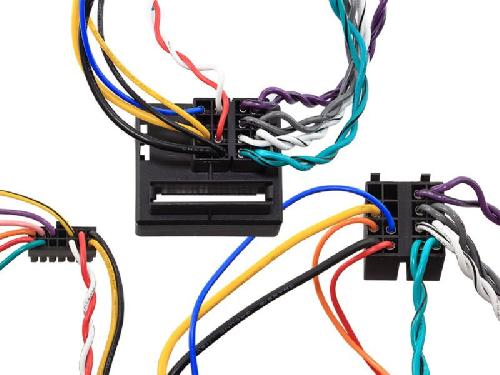

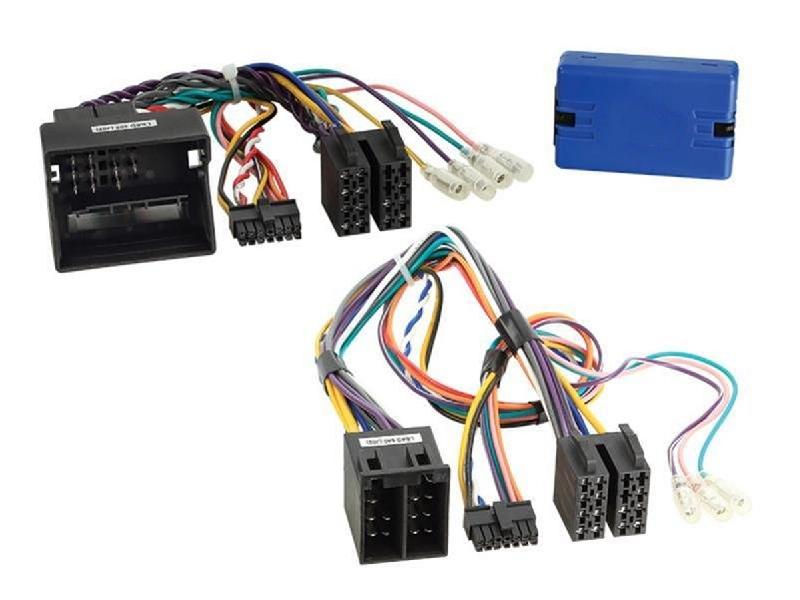

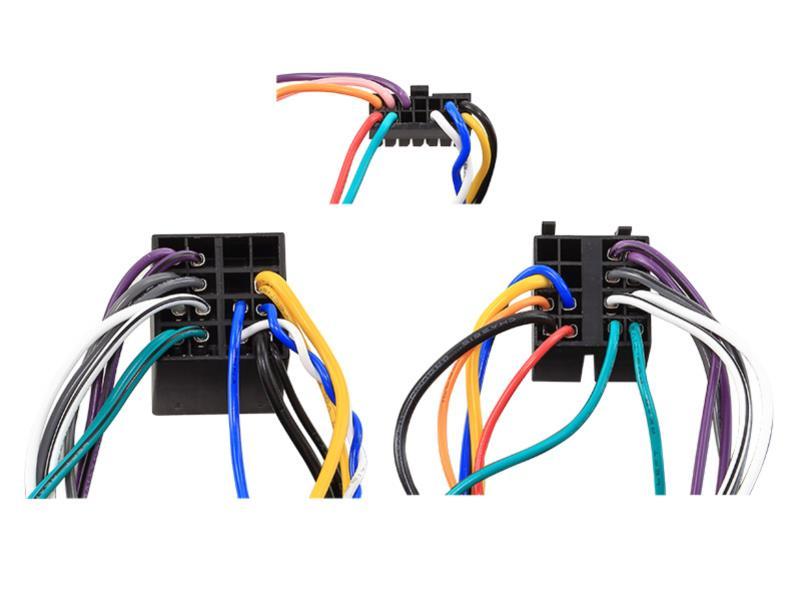

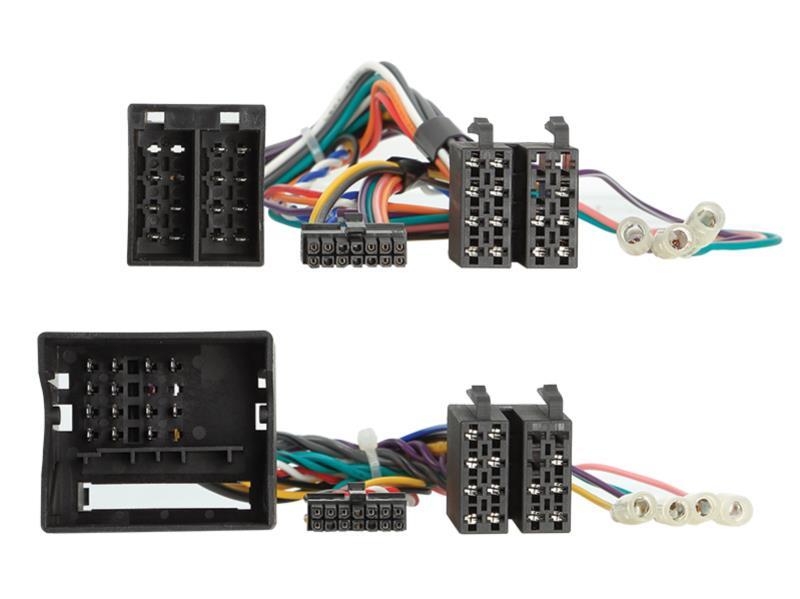

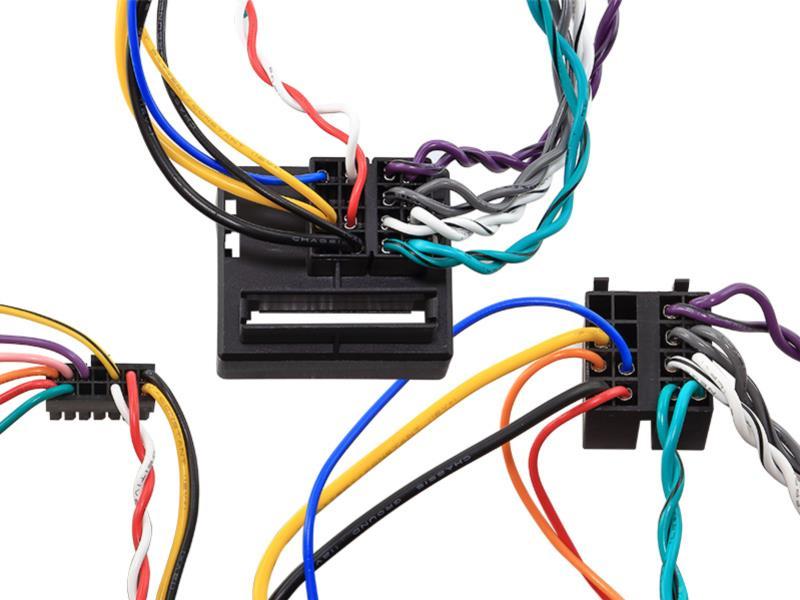

Interface Commande volant MCC compatible avec Mercedes VW ap00 Fakra ou ISO Centrale seule

Interface Commande volant MCC compatible avec Mercedes VW ap00 Fakra ou ISO Centrale seule

Connecteur : Quadlock 40 broches Mercedes
Connecteur : ISO
Connecteur : OEM SWC > Jack 3,5 mm / fil libre

Véhicules Mercedes avec autoradio 1-DIN Audio 5 OEM
Véhicules Mercedes avec autoradio 2-DIN Audio 20 OEM
Véhicules Mercedes avec système de navigation OEM Audio 50 APS Comand NTG2 / NTG2.5 2-DIN
Véhicules Mercedes avec système de navigation OEM Audio 50 APS Comand NTG2 / NTG2.5 :

Réglage de l'horloge non pris en charge > Code véhicule pour autoradio 20 OEM

Véhicules avec autoradio CD 2-DIN OEM
Véhicules Smart avec système de navigation OEM Comand (connecteur Quadlock 40 broches)
Véhicules VW Crafter avec autoradio 1-DIN RCD 2001 OEM
Véhicules VW Crafter avec autoradio 2-DIN RCD 3002 OEM
Véhicules VW Crafter avec RNS 4001 / RNS 5001 Système de navigation OEM
Véhicules avec tableau de bord ouvert : vérifier la connexion du bus CAN et l’affectation des prises ISO par mesure avant l’installation avec l’autoradio d’origine.

Une connexion incorrecte endommage l’interface.

Véhicules sans affectation de prise ISO :
Broche 7 : +12 V, borne d’allumage 15
Broche 6 : +12 V, borne d’éclairage 58

Connexion du bus CAN :
Distributeur de bus CAN intérieur (au niveau des pieds)
Canal Bus bleu/CAN High <> blanc/CAN Low (alternatif) > Climatronic rouge/marron torsadé CAN High <> marron CAN Low

Réglages des commutateurs DIP selon le fabricant du dispositif de mise à niveau (consulter le manuel).

Compatible avec

Mercedes
Mercedes A-Klasse (C169/W169) 10/2004 - 04/2008
Mercedes A-Klasse (C169/W169) 06/2008 - 06/2012
Mercedes B-Klasse (T245) 07/2005 - 04/2008
Mercedes B-Klasse (T245) 04/2008 - 09/2011
Mercedes C-class (CL203/S203/W203) 02/2004 - 09/2007
Mercedes CLC-class (CL203) 06/2008 - 02/2011 sans ampli
Mercedes CLK-class (W209) 04/2005 - 01/2010
Mercedes CLS-classe (C219) 04/2008 - 09//2010
Mercedes E-class (S211/W211) 03/2008 - 01/2009
Mercedes G-class (W463) 04/2007 - 06/2008
Mercedes G-class (W164) 09/2008 - 06/2012
Mercedes GL-class (X164) 09/2006 - 05/2009
Mercedes GL-class (X164) 05/2009 - 07/2012
Mercedes M-class (W164) 07/2005 - 04/2008
Mercedes M-class(W164) 10/2008 - 07/2011
Mercedes ML (W164) 07/2005 - 04/2008 sans ampli
Mercedes ML (W164) 10/2008 - 07/2011 sans ampli
Mercedes R-class (W251) 09/2005 - 05/2007
Mercedes R-class (W251) 05/2007 - 05/2010
Mercedes SLK-class (R171) 04/2008 -03/2011
Mercedes Sprinter (W906) 04/2006 - 08/2013
Mercedes Sprinter (W906) 08/2013 - 05/2018
Mercedes Vito/Viano (W639) 04/2006 - 08/2010
Mercedes Vito/Viano (W639) 09/2010 - 03/2014

Smart
Smart For Four (W454) 01/2004 - 04/2007

VW
VW Crafter I (2EC/2EK/2F) 03/2006 - 07/2011
VW Crafter I (2EC/2EK/2F) 07/2011 - 11/2016
