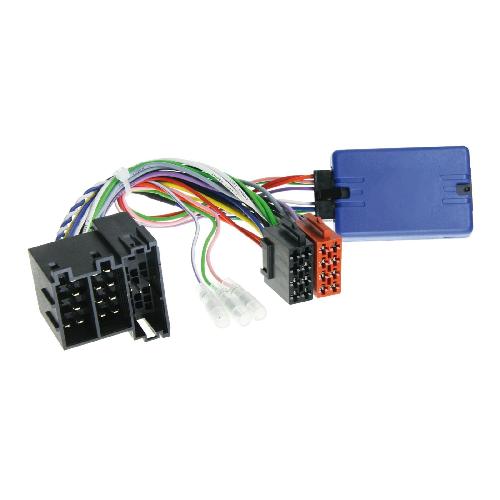

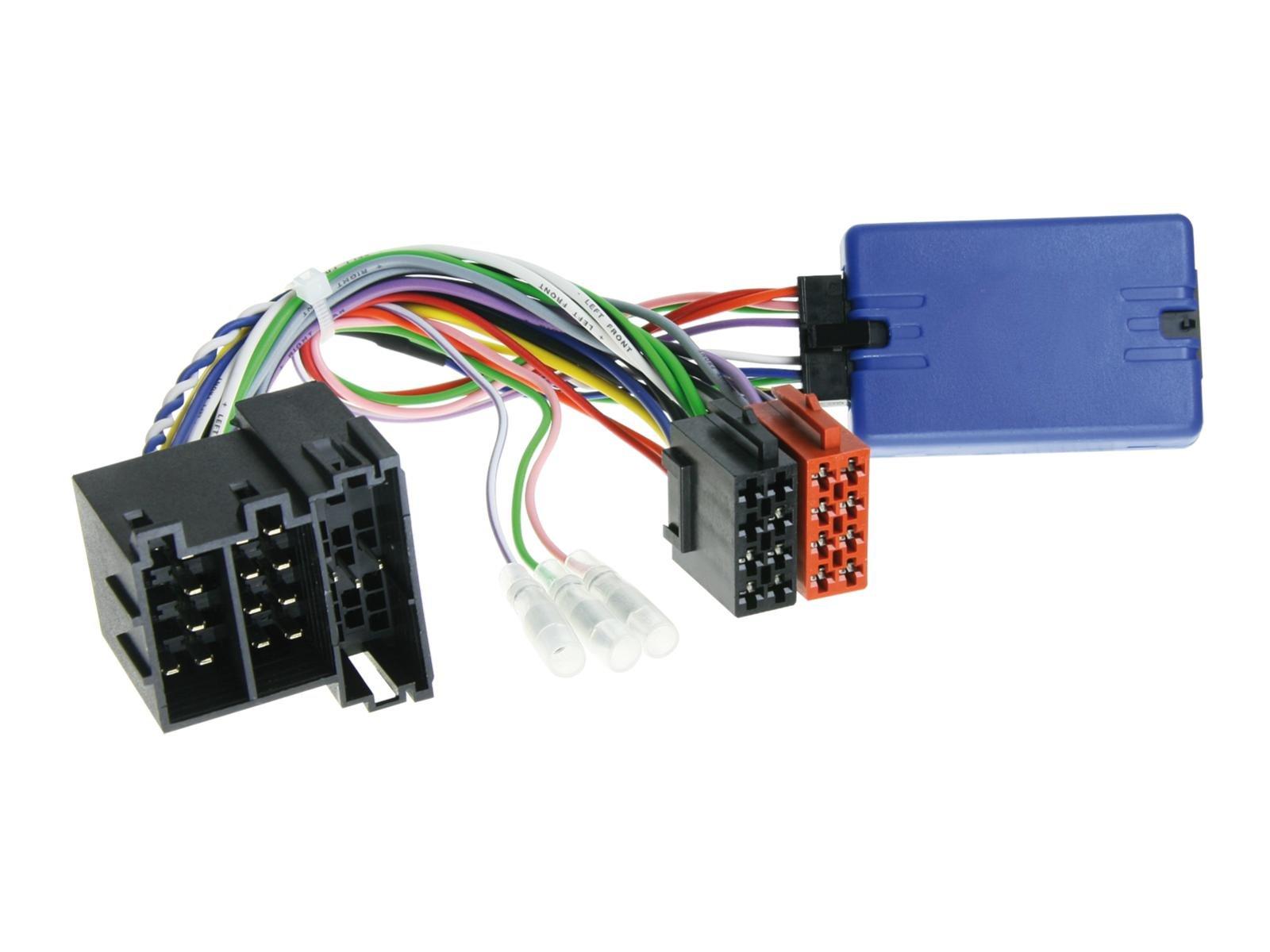

Interface Commande volant FA008 compatible avec Fiat Ducato 08-14 - Centrale seule

Interface Commande volant FA008 compatible avec Fiat Ducato 08-14 - Centrale seule

Analogique
CANBus
connecteur : ISO / Mini ISO

Véhicules avec Autoradio Origine
Véhicules avec commande au volant/ fonctions 8 boutons
Véhicules avec CAN Bus et commande au volant analogique dans connecteur Mini ISO Pin 11/12/13

les véhicules avec Blue and Me > doit rester installé

Compatible avec :
Compatible avec Citroën Jumper (250) 2008 - 10/2011
Compatible avec Citroën Jumper (250) 11/2011 - 05/2014

Compatible avec Fiat Ducato (250) 2008 - 05/2011
Compatible avec Fiat Ducato (ZAF 250) 06/2011 - 05/2014

Compatible avec Peugeot Boxer (250) 2008 - 06/2011
Compatible avec Peugeot Boxer (Y) 07/2011 - 05/2014

Les signaux suivants sont fournis : Commande au volant
Les véhicules importés ou les véhicules avec un logiciel différent peuvent avoir des fonctions incompatibles.
rouge : +12V allumage pince 15
orange : +12V éclairage pince 58
violet/blanc : signal inverse +12 V
rose : signal d'impulsion de vitesse
vert : signal de frein de stationnement GND

capacité de charge sorties totales : 100 mA max.

Si besoin de courant supérieur à 100 mA :
1 résistance de bobine de relais 75 Ohm min.
2 relais bobine résistance 150 Ohm min.

Centrale seule, merci de commande un câble LEAD en plus!
