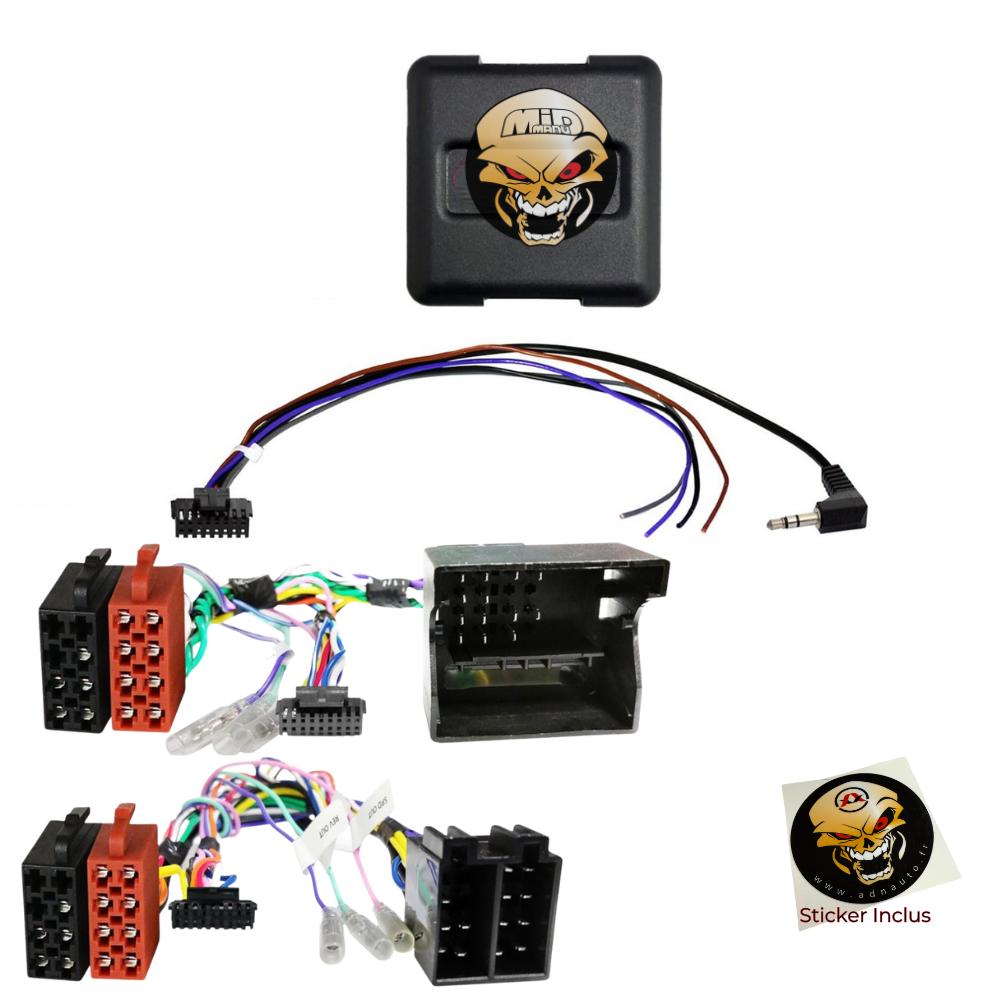

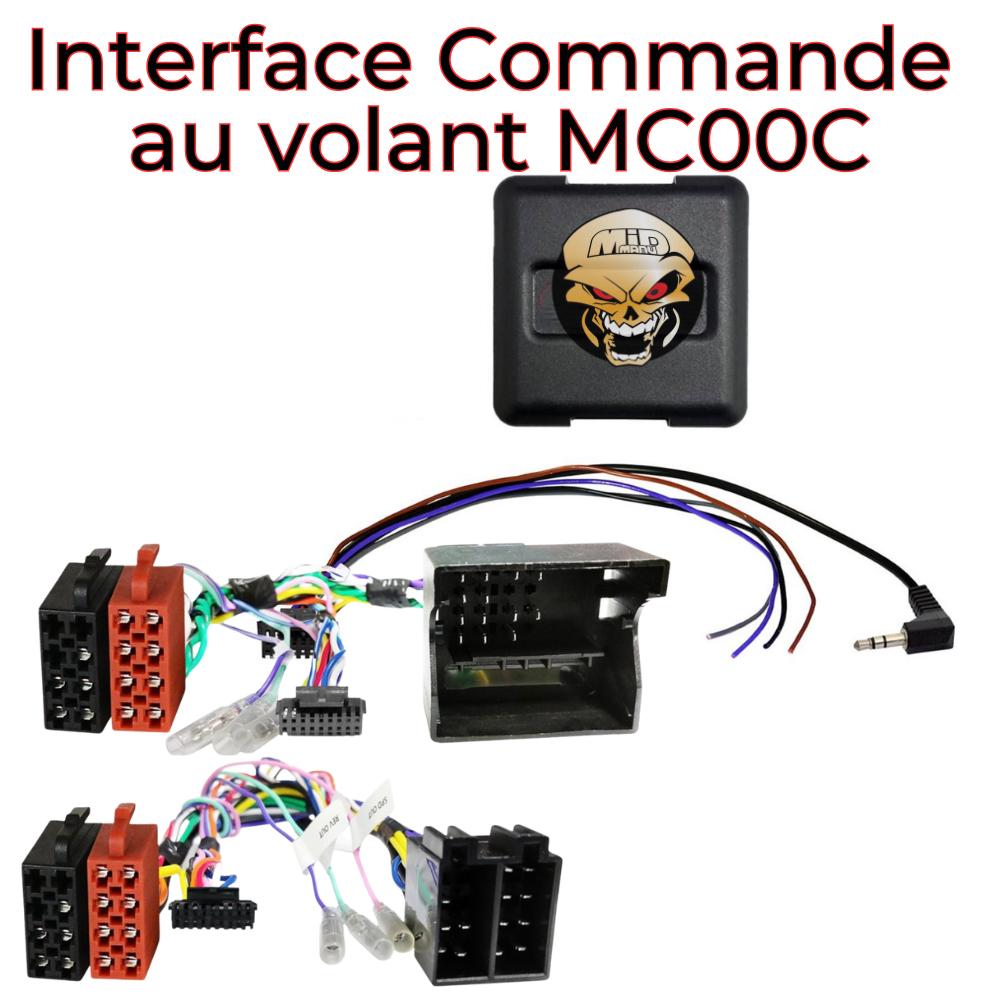

Adaptateur commande au volant MC00C compatible avec Mercedes Smart VW ISO 40 Broches Quadlock

Adaptateur commande au volant MC00C compatible avec Mercedes Smart VW ISO 40 Broches Quadlock

Découvrez l'adaptateur multifonction pour commandes au volant Mercedes/Smart/VW ISO/40 Broches Quadlock, conçu pour optimiser l?utilisation des commandes d?origine lors du remplacement de votre autoradio d'usine. Avec cet adaptateur, vous pouvez maintenir la fonctionnalité de vos commandes au volant, bien qu'il puisse y avoir des variations selon l?équipement de votre véhicule et les caractéristiques de la nouvelle unité installée.

Avant l?installation, il est crucial de comparer les connecteurs illustrés avec ceux de votre véhicule pour garantir leur compatibilité, tant sur le plan esthétique que technique. Assurez-vous que votre véhicule était équipé, à l?origine, d'une des unités principales OEM répertoriées, et vérifiez le bon fonctionnement des fonctions du véhicule, des réglages et des commandes au volant.

Connecteur : Quadlock 40 broches Mercedes
Connecteur : ISO
Connecteur : OEM SWC > Jack 3,5 mm / fil libre

Véhicules Mercedes avec autoradio 1-DIN Audio 5 OEM
Véhicules Mercedes avec autoradio 2-DIN Audio 20 OEM
Véhicules Mercedes avec système de navigation OEM Audio 50 APS Comand NTG2 / NTG2.5 2-DIN
Véhicules Mercedes avec système de navigation OEM Audio 50 APS Comand NTG2 / NTG2.5 :

Réglage de l'horloge non pris en charge > Code véhicule pour autoradio 20 OEM

Véhicules avec autoradio CD 2-DIN OEM
Véhicules Smart avec système de navigation OEM Comand (connecteur Quadlock 40 broches)
Véhicules VW Crafter avec autoradio 1-DIN RCD 2001 OEM
Véhicules VW Crafter avec autoradio 2-DIN RCD 3002 OEM
Véhicules VW Crafter avec RNS 4001 / RNS 5001 Système de navigation OEM
Véhicules avec tableau de bord ouvert : vérifier la connexion du bus CAN et l’affectation des prises ISO par mesure avant l’installation avec l’autoradio d’origine.

Une connexion incorrecte endommage l’interface.

Véhicules sans affectation de prise ISO :
Broche 7 : +12 V, borne d’allumage 15
Broche 6 : +12 V, borne d’éclairage 58

Connexion du bus CAN :
Distributeur de bus CAN intérieur (au niveau des pieds)
Canal Bus bleu/CAN High <> blanc/CAN Low (alternatif) > Climatronic rouge/marron torsadé CAN High <> marron CAN Low

Réglages des commutateurs DIP selon le fabricant du dispositif de mise à niveau (consulter le manuel).

Compatible avec

Mercedes
Mercedes A-Klasse (C169/W169) 10/2004 - 04/2008
Mercedes A-Klasse (C169/W169) 06/2008 - 06/2012
Mercedes B-Klasse (T245) 07/2005 - 04/2008
Mercedes B-Klasse (T245) 04/2008 - 09/2011
Mercedes C-class (CL203/S203/W203) 02/2004 - 09/2007
Mercedes CLC-class (CL203) 06/2008 - 02/2011 sans ampli
Mercedes CLK-class (W209) 04/2005 - 01/2010
Mercedes CLS-classe (C219) 04/2008 - 09//2010
Mercedes E-class (S211/W211) 03/2008 - 01/2009
Mercedes G-class (W463) 04/2007 - 06/2008
Mercedes G-class (W164) 09/2008 - 06/2012
Mercedes GL-class (X164) 09/2006 - 05/2009
Mercedes GL-class (X164) 05/2009 - 07/2012
Mercedes M-class (W164) 07/2005 - 04/2008
Mercedes M-class(W164) 10/2008 - 07/2011
Mercedes ML (W164) 07/2005 - 04/2008 sans ampli
Mercedes ML (W164) 10/2008 - 07/2011 sans ampli
Mercedes R-class (W251) 09/2005 - 05/2007
Mercedes R-class (W251) 05/2007 - 05/2010
Mercedes SLK-class (R171) 04/2008 -03/2011
Mercedes Sprinter (W906) 04/2006 - 08/2013
Mercedes Sprinter (W906) 08/2013 - 05/2018
Mercedes Vito/Viano (W639) 04/2006 - 08/2010
Mercedes Vito/Viano (W639) 09/2010 - 03/2014

Smart
Smart For Four (W454) 01/2004 - 04/2007

VW
VW Crafter I (2EC/2EK/2F) 03/2006 - 07/2011
VW Crafter I (2EC/2EK/2F) 07/2011 - 11/2016

Pour une installation sans souci, il est essentiel de vérifier la connexion du bus CAN et l'affectation de la prise ISO avant de procéder, minimisant ainsi les risques de dommages à l?interface.

L'adaptateur multifonction pour commandes au volant Mercedes/Smart/VW ISO/40 Broches Quadlock est votre solution pour une intégration harmonieuse et sans compromis.

Avant de commander, bien vérifier la compatibilité avec le véhicule.
Par exemple, bien comparer les connecteurs affichés avec ceux présents dans la voiture.
Si cela ne correspond pas visuellement, cela ne fonctionnera pas physiquement.
N'hésitez pas à poser des questions avant achat, ce sera un plaisir d'y répondre.
